产品特点:

1、具有可预制30段多组多段自由合型温度可编程功能、可选择多种启动方式、任意跳段运行、人工修改当前的运行时钟；当STA=0时可作为定

值控制器使用。

2、在升温段区内，为防止断电后再上电时（SV-PV）可能出现较大偏差,而引起瞬间大功率的输出系統的破坏,在 STA菜单中"3"项,将自动PV启动,保证再上电时(SV-PV)=0偏差。

3、显示程序运行状态，更加直观明了。

4、本机可配置外部设定SV值;可选配双输出冷热控制方式。

5、斜率温度补偿。

6、提供四种通讯格式。

产品规格：

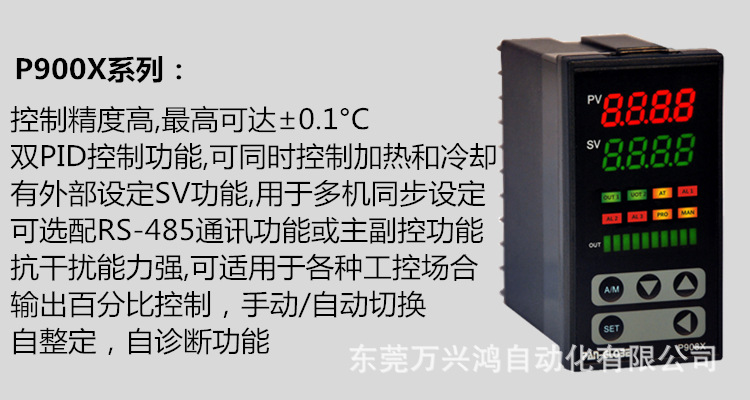

1、型号：P904X\P906X\P907X\P908X\P909X

2、尺寸：48*48、48*96、72*72、96*48、96*96

3、电源电压：AC100~240V

4、电源频率：50/60HZ

5、消耗功率：约6VA

6、输入：热电偶（TC）、热电阻（RTD）、线性电流（mA）、线性电压（V）

7、输出：继电器（Relay）、电压脉冲（SSR）、线性电流（mA）、线性电压（V）

8、辅助电源：24VDC

9、传送输出：PV\SV\MV传送（可正反转传送）4-20mA

10、通讯：通讯协议Modbus RTU,通讯速率：9600、19200

11、操作环境温度：-10~50度。

12、操作环境湿度：0~90%RH

报警模式：

1、偏差高报警，2、偏差低报警，3、绝对值高报警，4、绝对值低报警，5、区域内报警，6、区域外报警，7、偏差低报警，第一次不报警，8、绝对值低报警，第一次不报警，9、断偶报警，10、区域内报警，第一次不报警，11、恒温定时报警，12、程序段结束报警，13、程序运行报警，14、程序结束报警。

基本操作：

步骤一:测量输入信号种类选择
A,同时按SET键+ 向左鍵进入LEVEL3。

B,在INP1选项下先按向左鍵一下,SV显示器会闪烁。
C,按上或下键选择输入信号种类。

D,按SET鍵确认修改。

E,同时按SET鍵+向左键进入LEVEL1。

步骤二：报警模式设定ALd1（同样可设定ALd2）

A,同时按SET鍵+向左鍵进入LEVEL3。

B,按SET鍵数次至ALd1选项,再按向左鍵一下,SV显示器会闪烁。

C,按向上或向下鍵选择所需模式(参照报警模式选择表)。

D,按SET鍵确认修改。

E,同時按SET鍵+向左键进入LEVEL1。

步骤三：报警值设定AL1（同样可设定AL2）

A,按SET键数次至AL1选项,再按向左键一下,SV显示器第一位会闪烁。
B,按向上或向下键设定数值,再按向左键跳至下一位并可同样。

C,设定完成后按SET键确定。

进阶操作：

1、手动/自动切换：按A/M键，MAN指示灯亮便进入手动状态。当前的SV显示数值就是输出百分比，用左键和上下键可以修改输出百分比。再按A/M键，MAN指示灯灭，仪表进入自动状态，此时SV显示原设定值，PV显示测量值。
